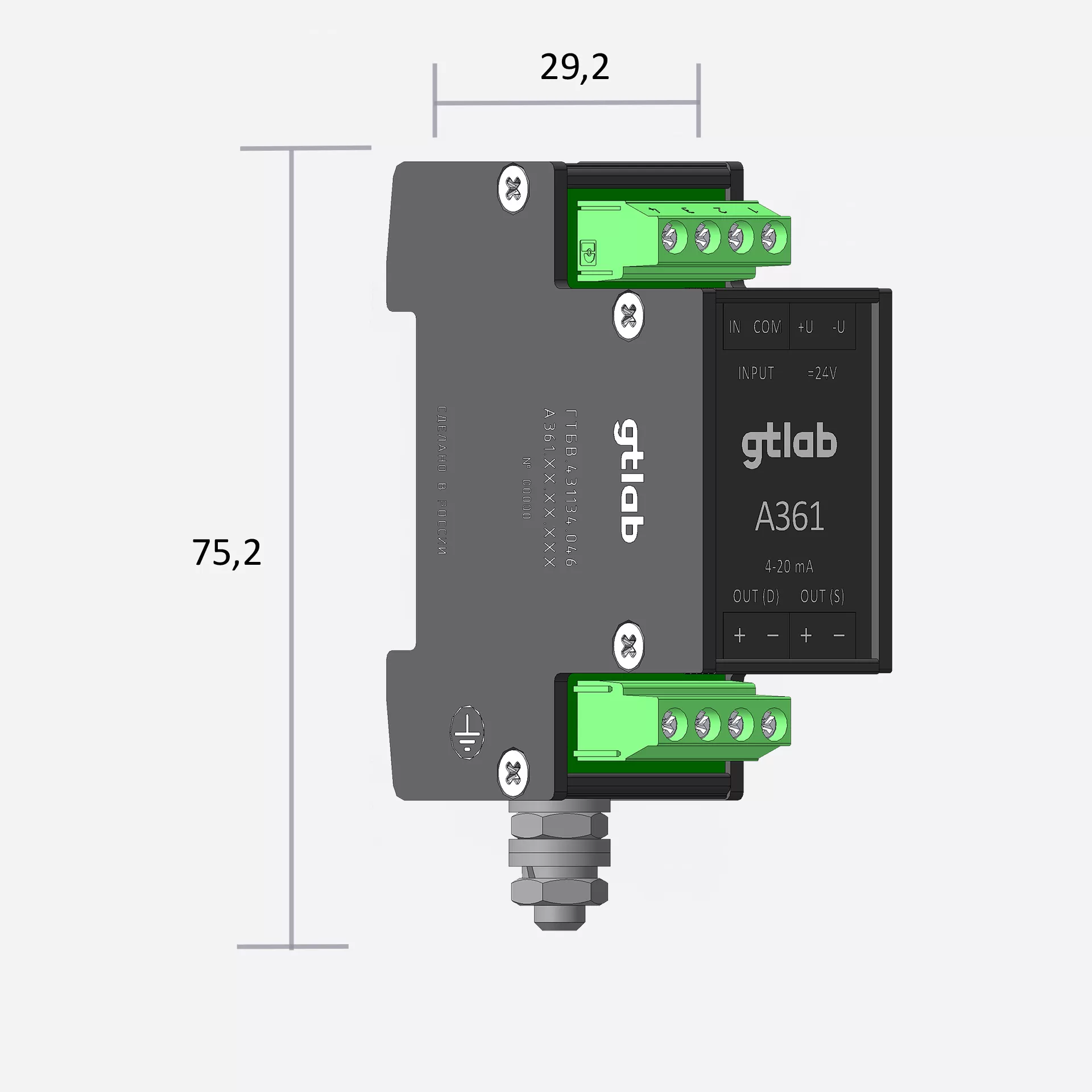

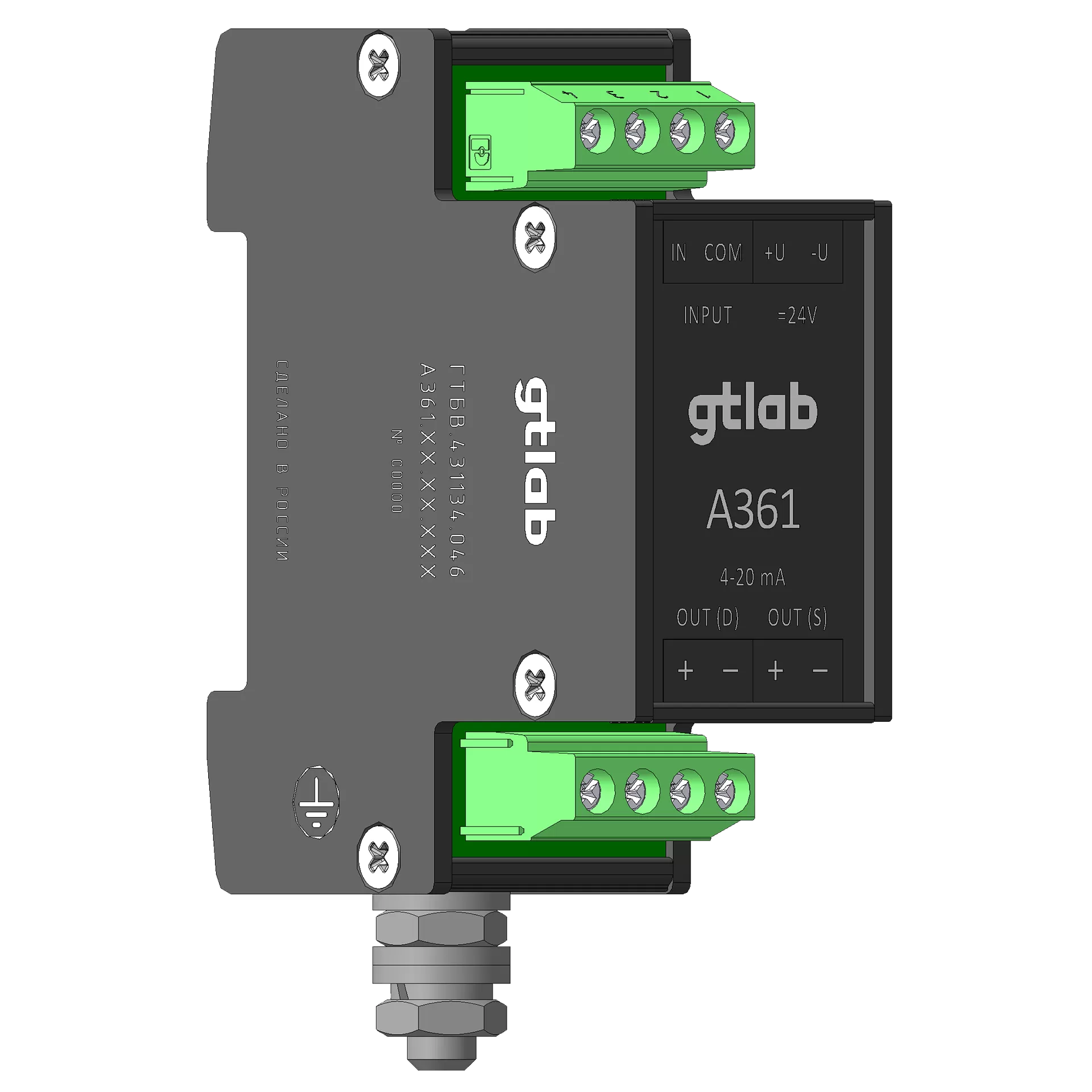

Формирователь сигналов A361
Вихретоковые
Характеристики
| Погрешность задания коэфф-в преобразования, % | 5 |
|---|---|
| Погрешность измерения, % | 2 |
| Нелинейность амплитудной характеристики, % | 5 |
| Диапазон рабочих частот (неравномерность АЧХ ± 1 дБ), Гц | 2...10 000 |
| Диапазон рабочей температуры, ℃ | -30:65 |
| Диапазон рабочих температур датчика, °C | -40:150 |
| Напряжение питания | +(18...30) В |
| Максимальный ток, мА | 35 |
| Входное присоединение | клеммник |
| Выходное присоединение | C02B (10-32 UNF) |
| Диапазон длины кабеля, м | 0,5...18 |
| Вес, г | 150 |
| Способ крепления | на DIN-рейку |
| Назначение | в сочетании с датчиком образует средство измерения вибрации и перемещения деталей машин и механизмов |
| Диапазоны измерения статического зазора, мм | для 10 мм наконечника - 0,3...3,3, для 16 мм наконечника - 0,5...5, для 20 мм наконечника - 1...7, для 30 мм наконечника - 1,5...11, для 50 мм наконечника - 2...18, для 8 мм наконечника - 0,2...2,2 |
| Размахи измеряемого относительного виброперемещения, мм | для 10 мм наконечника - 0,25; 0,5; 1, для 16 мм наконечника - 0,5; 1; 2, для 20 мм наконечника - 1; 2; 4, для 30 мм наконечника - 2; 4; 8, для 50 мм наконечника - 4; 8; 16, для 8 мм наконечника - 0,125; 0,25; 0,5 |
| Коэффициенты преобразования при измерении размаха относительного перемещения с выходом по постоянному току 4-20 мА | для 10 мм наконечника - 64; 32; 16 мкА/мкм, для 16 мм наконечника - 32; 16; 8 мкА/мкм, для 20 мм наконечника - 16; 8; 4 мкА/мкм, для 30 мм наконечника - 8; 4; 2 мкА/мкм, для 50 мм наконечника - 4; 2; 1 мкА/мкм, для 8 мм наконечника - 128; 64; 32 мкА/мкм |
| Коэффициенты преобразования при измерении cтатического зазора с выходом по постоянному току 4-20 мА | для 10 мм наконечника - 5,3 мкА/мкм, для 16 мм наконечника - 3,5 мкА/мкм, для 20 мм наконечника - 2,6 мкА/мкм, для 30 мм наконечника - 1,7 мкА/мкм, для 50 мм наконечника - 1 мкА/мкм, для 8 мм наконечника - 8 мкА/мкм |
| Погрешн. измерения в рабоч. диапазоне t с датчиком, % ± | 10 |
| Производитель | ГТЛаб |
Описание
Формирователи сигналов вихретоковые в сочетании с датчиком образует средство измерения вибрации и перемещения деталей машин и механизмов.
Особенность: Выход токовый 4-20 мА относительного виброперемещения OUT(D); выход токовый 4-20 мА статического зазора OUT(S); высокая температурная и временная стабильность характеристик; возможность замены однотипных первичных преобразователей; передача выходного токового сигнала на расстояние до 1000 м.
