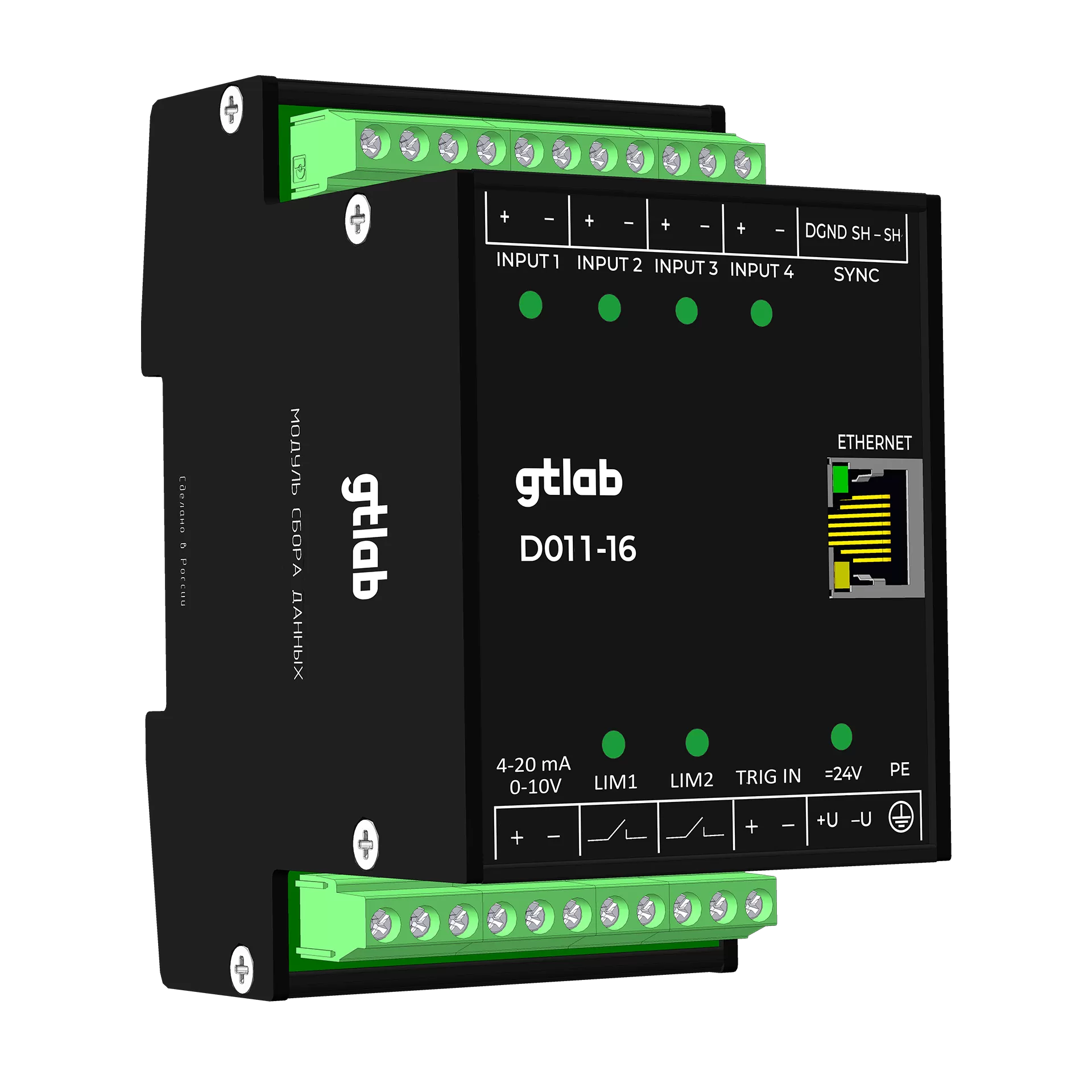

D011-16
Модуль сбора данных
Характеристики
| Частота дискретизации АЦП, кГц | 64 |
|---|---|
| Входное присоединение | клемммники винтовые |
| Способ передачи данных | Ethernet |
| Диапазон рабочей температуры, ℃ | -20:70 |
| Частотный диапазон, Гц | 0:12 500 |
| Диапазоны измеряемого напряжения постоянного и переменного тока, мВ | ± 10000 |
| Количество разрядов АЦП, бит | 16 |
| Входной импеданс, Ом | 200 000 |
| Количество каналов измерения | 4 |
| Режим входа | IEPE |
| Вес, г | 350 |
| Напряжение питания датчиков: IEPE | 24 ± 2 В |
| Ток питания, мА | 80 |
| Напряжение питания | +(18...30) В |
| Дополнительные параметры | синхронизация приборов |
| Выходное напряжение, В | +24 |
| Режимы измерений по четырем каналам | вектор (по двум / по трем каналам), вход 1, вход 2, вход 3, вход 4, максимальн. по выбранному кол-ву каналов (до 4-х), сред. арифметич. по выбранному кол-ву каналов (до 4-х) |
| Условия выдачи сигналов | непрерывное превышение информативным сигналом заданного порогового значения в течение 0-9 с |
| Шаг установки времени превышения пороговых значений, с | 1 |
| Режим срабатывания контактов реле | с блокировкой или с самовосстановлением |
| Условие самовосстановления | снижение уровня от порога срабатывания на 6% |
| Задержка контроля вибрации после установления рабочего режима/самовосстановления | 0 или 20 с |
| Постоянный ток коммутации "сухого" контакта, А | 2 |
| Параметры «сухого» контакта: напряжение коммутации, В | 0...±60 |
| Производитель | ГТЛаб |
Сертификаты соответствия |
действителен до | |
|---|---|---|
 |
Сертификат соответствия РЖД | 23.12.2025 |
Документы
Описание
Модуль сбора данных применяется для аналогового-цифрового преобразования сигналов с датчиков частотой до 12,5 кГц в 16-битном исполнении, а также для передачи конвертируемого сигнала на ПК (регистрация, запись и его цифровая постобработка). Подключение через интерфейс Ethernet Виртуальные приборы программного обеспечения GTL (идет в комплекте поставки с АЦП): спектроанализатор (октавный, третьоктавный, прямой), взаимный спектр, спектр огибающей, осциллограф, АФЧХ (амплитудно-фазовая частотная характеристика), модальный анализ, октавный анализ, вольтметры переменного и постоянного тока, частотомер, гибкие фильтры верхних ФВЧ и нижних ФНЧ частот (до 50 порядка), запись сигнала (по времени, по уровню). Программное обеспечение регулярно обновляется. Всегда используйте последнюю актуальную версию.
