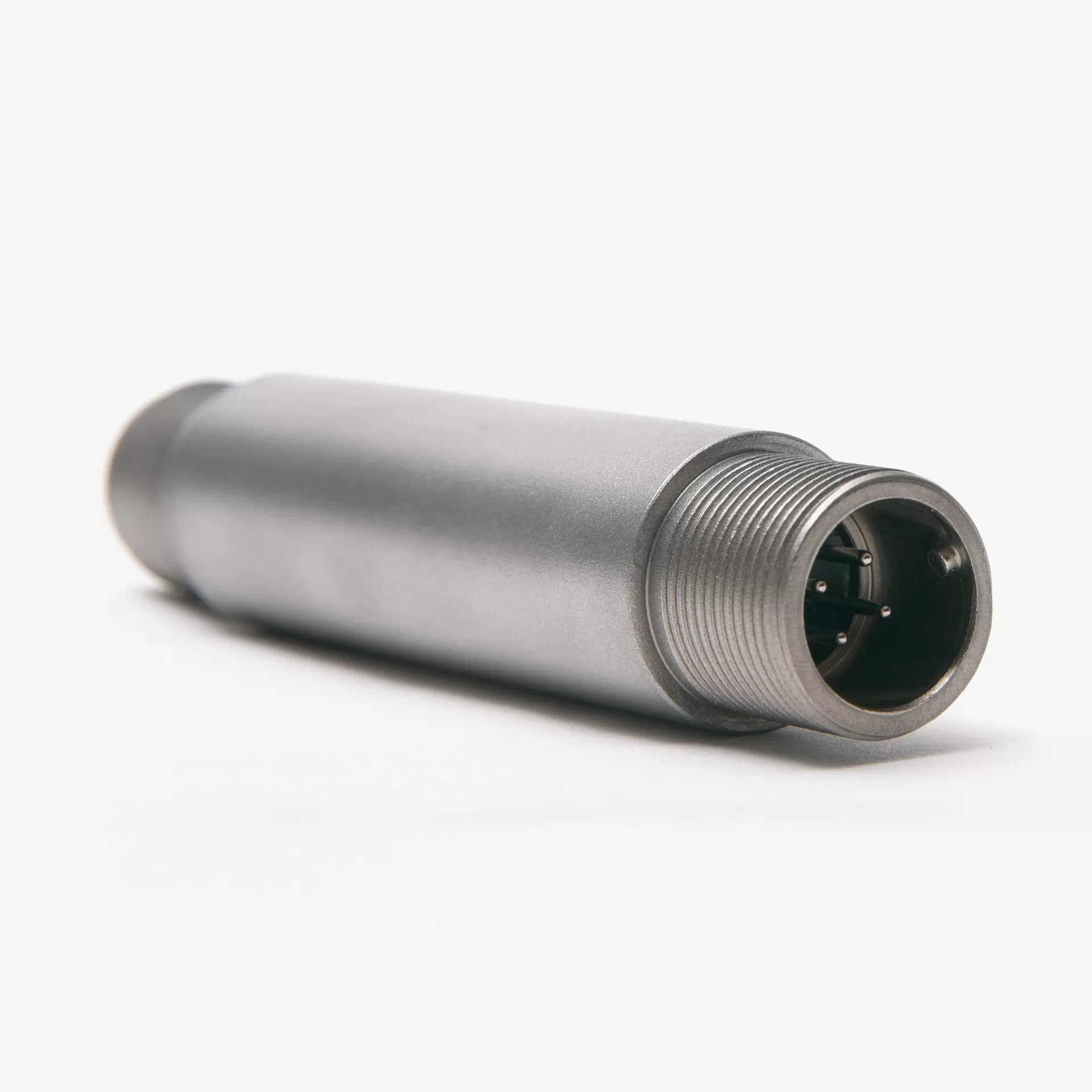

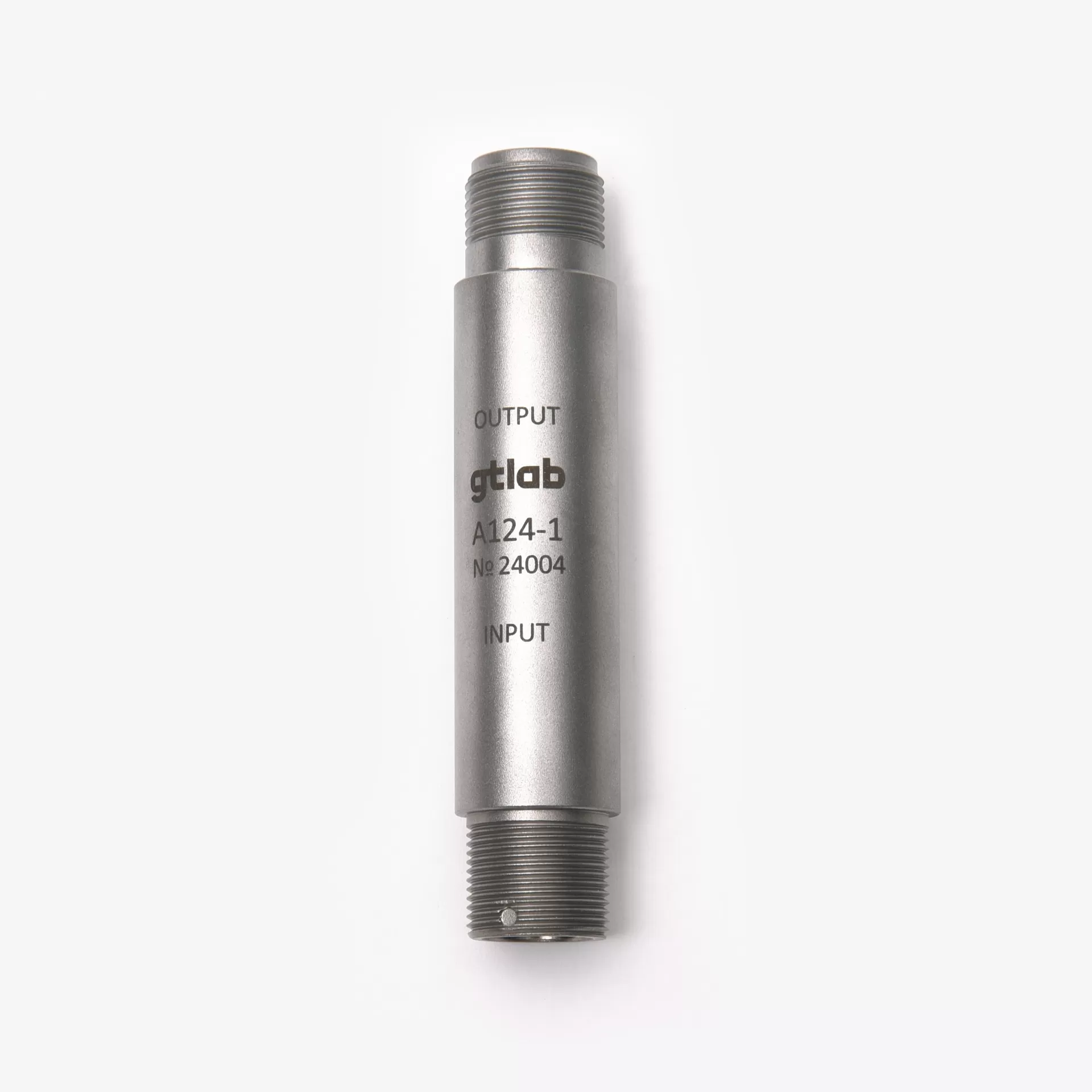

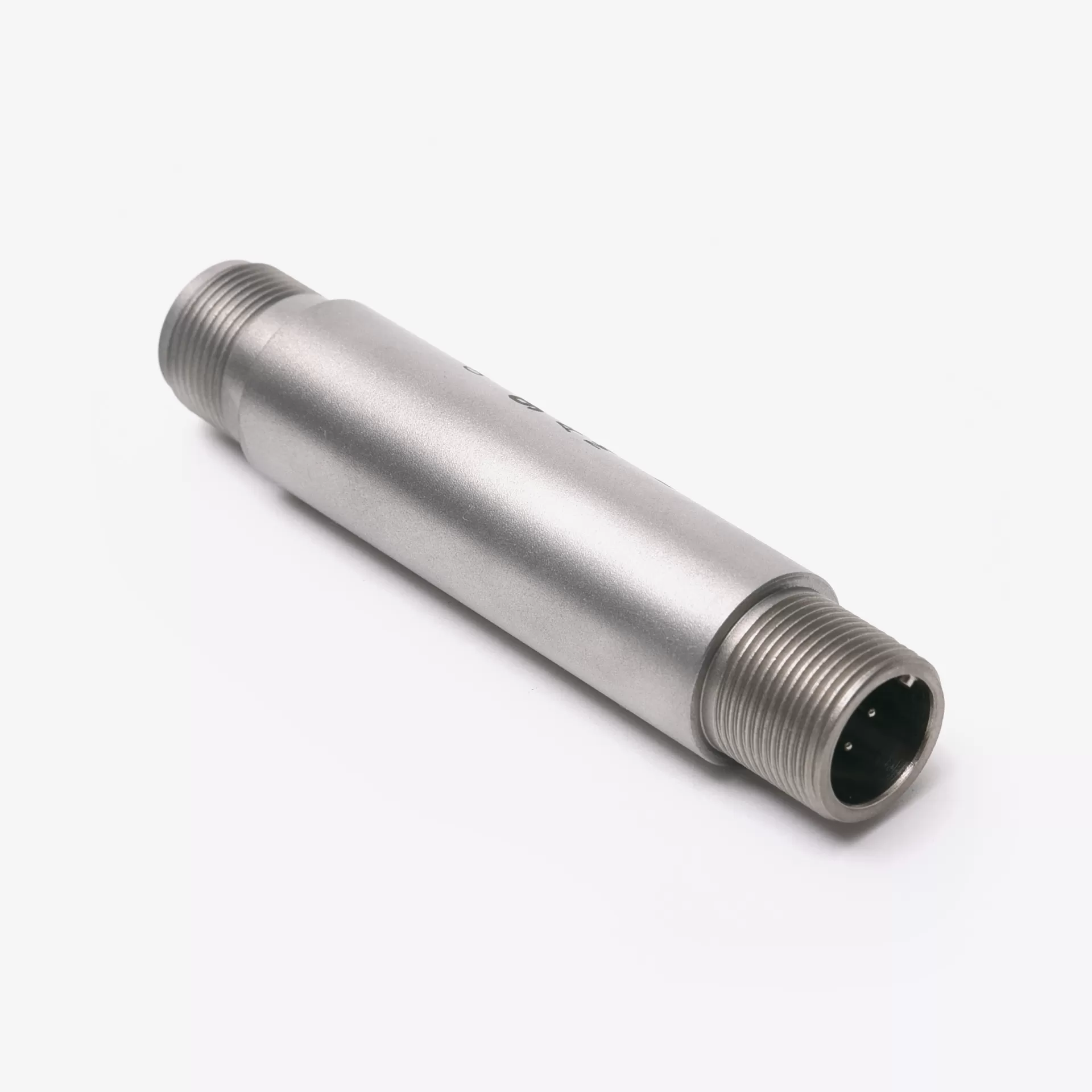

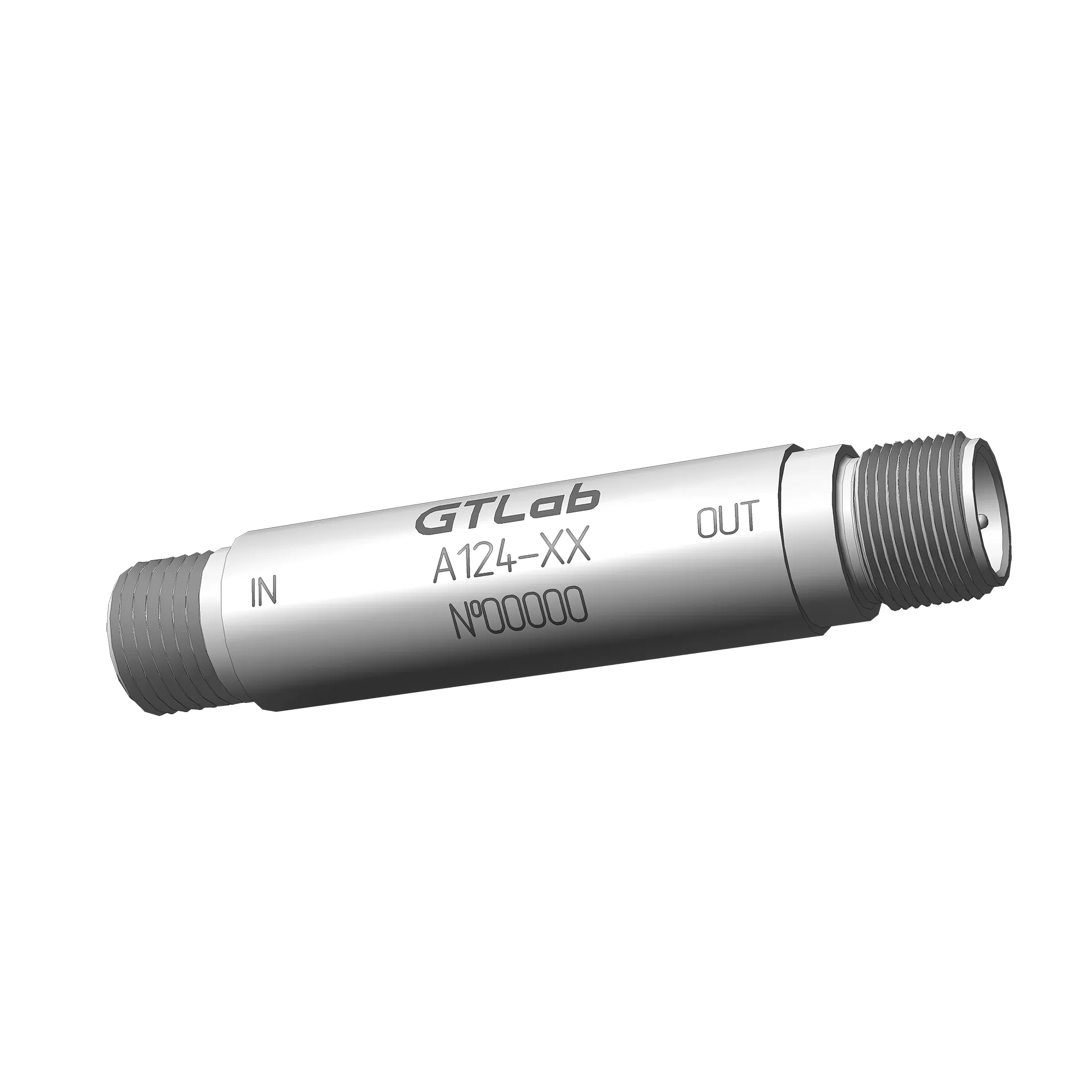

A124-0,1-01
Формирователь сигналов преобразующий
Характеристики
| Тип формирователя сигнала | заряда |
|---|---|
| Входной заряд max, ± пКл | 40 000 |
| Амплитуда выходного напряжения при сопр. нагрузки 10 кОм и коэфф. нелинейных искажений <5% | ± 8 В |
| Диапазон рабочих частот (неравномерность АЧХ -3 дБ), Гц | 10...22 400 |
| Коэффициент преобразования | по заряду, мВ/пКл: 0,1 |
| Диапазон рабочей температуры, ℃ | -40:85 |
| Напряжение питания | +(18...30) В |
| Входное присоединение | 2РМГ14Б4Ш |
| Выходное присоединение | 2 pin (C05B, 5/8 - 24UNEF) |
| Вес, г | 100 |
| Выходное сопротивление, Ом | 100 |
| Коэффициент нелинейных искажений, % | 5 |
| Пределы допускаемой доп. относит. погрешности коэфф-та преобразования по заряду в раб. диапазоне t | < 1% |
| Ток питания, мА | 4,7...20 |
| Уровень постоянного напряжения на выходе, В | + (10 ± 2) |
| Входное сопротивление, Ом | 10 000 |
| Электрическая емкость, пФ | 10...10000 (по входу) |
| Пределы допускаемой осн. относит. погрешности коэфф. преобразования по заряду на частоте 1 кГц | ±2% |
| Производитель | ГТЛаб |
- >
- >
Документы
Описание
Преобразующие формирователи сигналов предназначены для преобразования сигнала датчика с зарядовым выходом в напряжение стандарта IEPE. Кроме этого, формирователь сигналов согласовывает высокое выходное сопротивление датчика с входным сопротивлением измерительных устройств стандарта IEPE.
