Назначение

Взрывозащищённая видеокамера предназначена для видеонаблюдения, с целью обеспечения охраны, безопасности и контроля над технологическими процессами взрывоопасных и агрессивных производств, в условиях взрыво- и пожароопасных зон внутри и вне помещений.

Особенности

• ВЭЛАН-ВИДЕО имеет малые габариты и массу.
• ВЭЛАН-ВИДЕО комплектуется универсальным кронштейном, обеспечивающим крепление камеры видеонаблюдения на стену и на потолок.

Конструкция

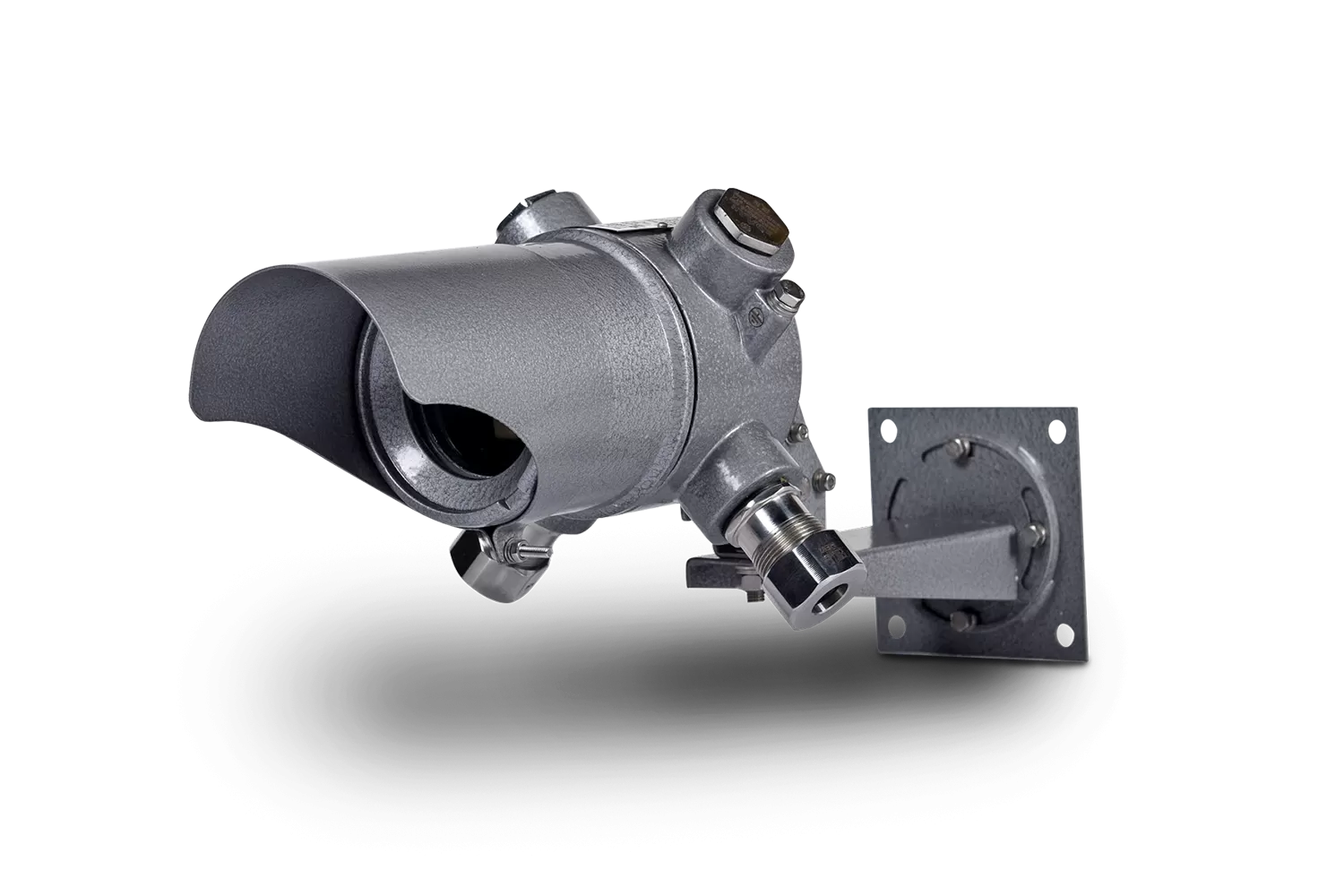

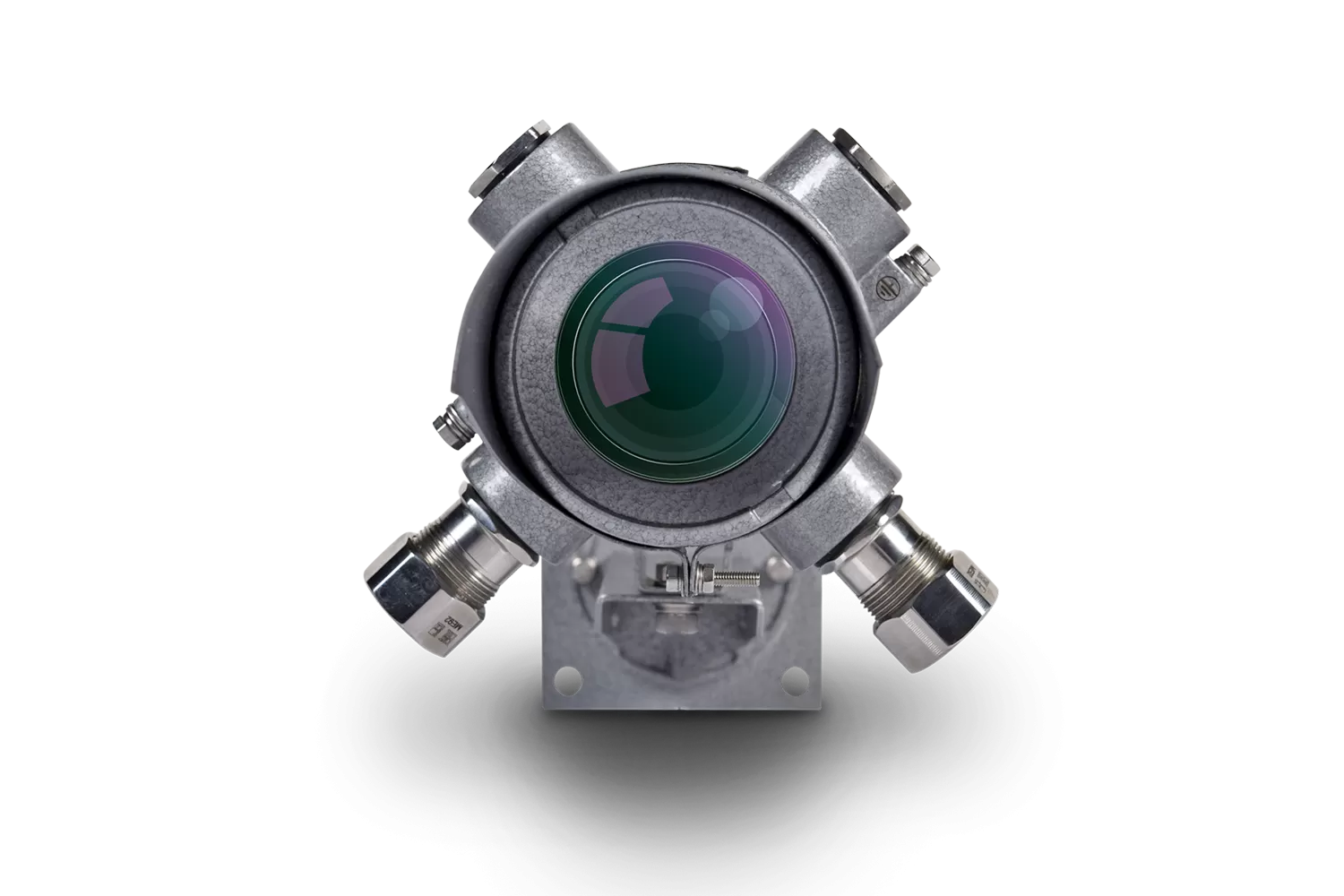

У взрывозащищенной камеры видеонаблюдения серии ВЭЛАН-ВИДЕО круглый корпус и крышка, соединяющиеся между собой за счет резьбового соединения, образуют взрывонепроницаемую оболочку с видом защиты Exd. Внутри корпуса располагаются видеокамера, плата питания и управления подогревом, плата подогрева (если указана в заказе). Корпус установлен на универсальном кронштейне, который можно крепить как на стену, так и на потолок. На корпусе закреплен козырёк (если указан в заказе), защищающий стекло от попадания осадков и пыли, а видеокамеру от бликов от солнца и осветительных приборов.

Комплектность поставки

В стандартный комплект поставки входит видеокамера, в комплектации по наличию подогрева и козырька, в соответствии с заказом. Взамен поставляемых по умолчанию кабельных вводов для небронированного кабеля дополнительно заказываются:

• ВК-Х-ВЭЛ2БМ-М20-Exd для бронированного кабеля;
• ВК-Х-ВЭЛ2БТ-М20-Exd-G1/2 для бронированного или небронированного кабеля, проложенного в трубе;
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• Детекция движения (по требованию заказчика).
• ВК-Х-ВЭЛ2БТ-М20-Exd-G1/2 и муфту ММРн-15 для бронированного или небронированного кабеля, проложенного в металлорукаве.
  • • Угол обзора зависит от фокусного расстояния объектива.

  Используемые объективы:

  Фокусное расстояние, мм:

  2,5: угол обзора 103° (гор.) 77° (верт.)

  2,8: угол обзора 98° (гор.) 73° (верт.)

  3,0: угол обзора 90° (гор.) 64° (верт.)

  3,6: угол обзора 78° (гор.) 55° (верт.)

  6,0: угол обзора 50° (гор.) 38° (верт.)

  8,0: угол обзора 38° (гор.) 29° (верт.)

  12,0: угол обзора 25° (гор.) 19° (верт.)

  16,0: угол обзора 17° (гор.) 19° (верт.)

  Детекция движения - по требованию заказчика.

  Пределы температуры:
  для исполнения УХЛ1 от - 60°С до + 40°С

  для исполнения УХЛ4 от - 1°С до + 35°С

  для исполнения УХЛ5 от - 10°С до + 35°С
