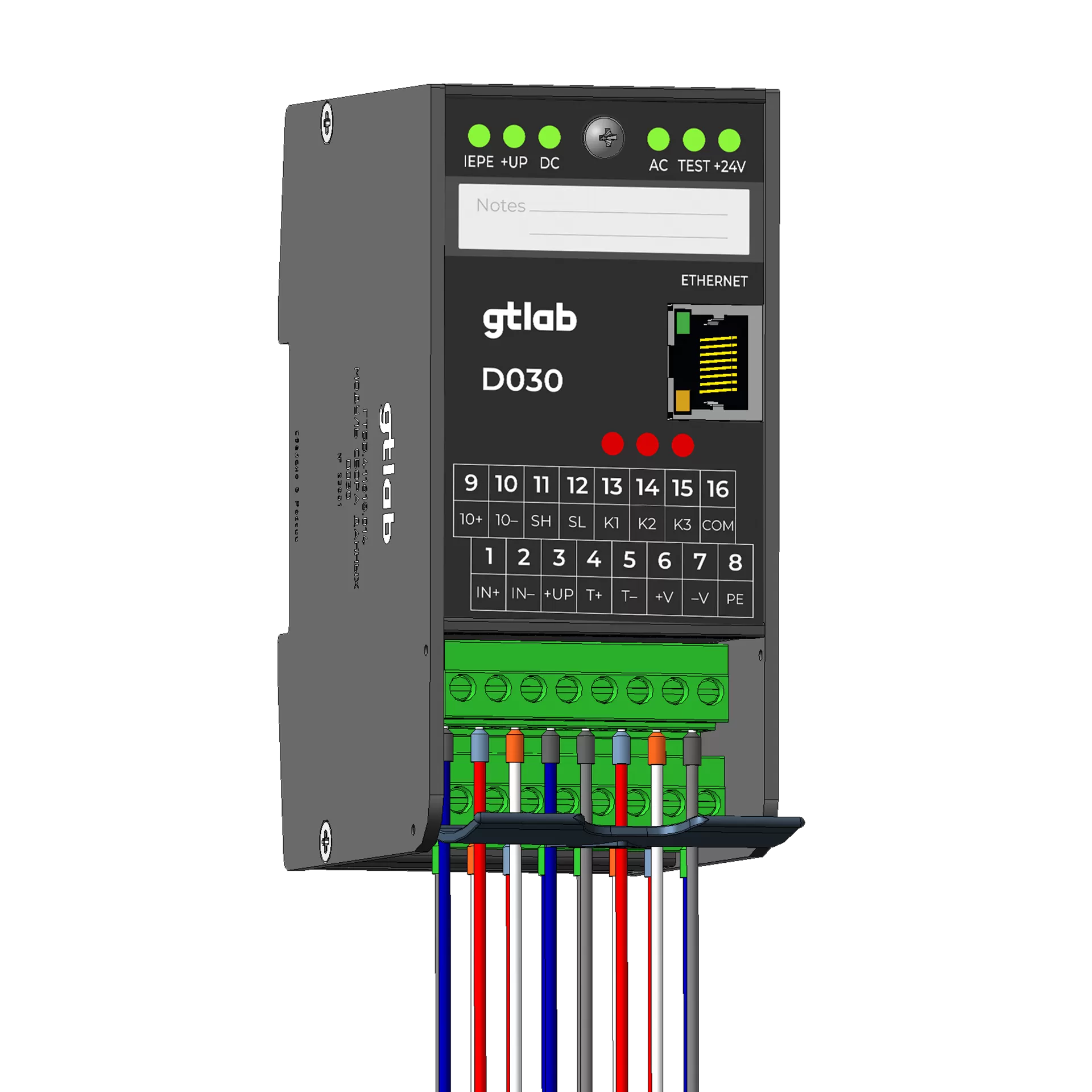

D030
Модуль сбора данных
Характеристики
| Частота дискретизации АЦП, кГц | 128 |
|---|---|
| Входное присоединение | клемммники винтовые |
| Способ передачи данных | Ethernet |
| Диапазон рабочей температуры, ℃ | -40:70 |
| Частотный диапазон, Гц | 0:45 000 |
| Диапазоны измеряемого напряжения постоянного и переменного тока, мВ | ± 10000 |
| Количество разрядов АЦП, бит | 24 |
| Входной импеданс, Ом | 200 000 |
| Количество каналов измерения | 1 |
| Режим входа | AC, DC, IEPE |
| Вес, г | 500 |
| Напряжение питания датчиков: IEPE | 24 ± 2 В |
| Ток питания, мА | 5,7 ± 10% |
| Напряжение питания | +(18...30) В |
| Максимальный ток, мА | 200 |
| Дополнительные параметры | синхронизация приборов |
| Условия выдачи сигналов | непрерывное превышение информативным сигналом заданного порогового значения в течение 0-9 с |
| Шаг установки времени превышения пороговых значений, с | 1 |
| Режим срабатывания контактов реле | с блокировкой или с самовосстановлением |
| Условие самовосстановления | снижение уровня от порога срабатывания на 6% |
| Задержка контроля вибрации после установления рабочего режима/самовосстановления | 0 или 20 с |
| Постоянный ток коммутации "сухого" контакта, А | 1 |
| Параметры «сухого» контакта: напряжение коммутации, В | <-30 В |
| Тип подключаемых внешних устройств | аналоговые датчики (зарядовые, вихретоковые и т.п. через формирователь сигналов с внешним питанием), усилители заряда |
| Напряжение питания внешних потребителей, В | +24 ± 2 |
| Ток питания внешних потребителей, мА | 40 |
| "Сухие" контакты для контроля виброскорости и виброускорения | K1, K2, K3 (три индикатора) |
| "Сухие" контакты для контроля подключенного датчика | OK (настраиваемый) |
| Клеммы для подачи тестового сигнала с внешнего генератора | Т-, Т+ |
| Параметры встроенных компараторов | шаг задания порогов срабатывания виброскорости: 0,1 мм/с |
| ФВЧ/ФНЧ измер. ускорения (неравномерн. АЧХ ± 3 дБ, шаг 1 Гц) | 1...45 000 |
| ФВЧ/ФНЧ измеряем. скорости (неравномерн. АЧХ ± 3 дБ, шаг 1 Гц) | 2...2 000 |
| Информация на индикаторе | +24В – индикатор питания, +Up – индикатор подключенного внешнего устройства (усилитель заряда по типу A125, формирователь сигнала для вихретоковых датчиков по типу A301 и т.п.), AC – индикатор режима измерения переменной составляющей), DC – индикатор режима измерения постоянной составляющей, IEPE – индикатор подключенного датчика IEPE, TEST – индикатор режима проверки работоспособности |
| Выходной сигнал | 4-20 мА |
| Подключение | монтаж в корпус - "корзину" F230 с функцией памяти конфигурации сменного модуля |
| Производитель | ГТЛаб |
Сертификаты соответствия |
действителен до | |
|---|---|---|
 |
Сертификат соответствия РЖД | 23.12.2025 |
Документы
Описание
Модуль сбора данных применяется для аналогового-цифрового преобразования сигналов с датчиков частотой до 12,5 кГц в 16-битном исполнении, а также для передачи конвертируемого сигнала на ПК (регистрация, запись и его цифровая постобработка). Подключение через интерфейс Ethernet Виртуальные приборы программного обеспечения GTL (идет в комплекте поставки с АЦП): спектроанализатор (октавный, третьоктавный, прямой), взаимный спектр, спектр огибающей, осциллограф, АФЧХ (амплитудно-фазовая частотная характеристика), модальный анализ, октавный анализ, вольтметры переменного и постоянного тока, частотомер, гибкие фильтры верхних ФВЧ и нижних ФНЧ частот (до 50 порядка), запись сигнала (по времени, по уровню). Программное обеспечение регулярно обновляется. Всегда используйте последнюю актуальную версию.
